# 入门指南

# 使用前的准备工作

# 检查产品配件清单

用户在上手 Orion 系列产品时，首先检查产品配件是否完整（完整清单见 评估套件和配件）。以下以 Orion9 各功能型号为例：

Orion9-A Orion9-D4G / DP900 Orion9-D4G-AIR

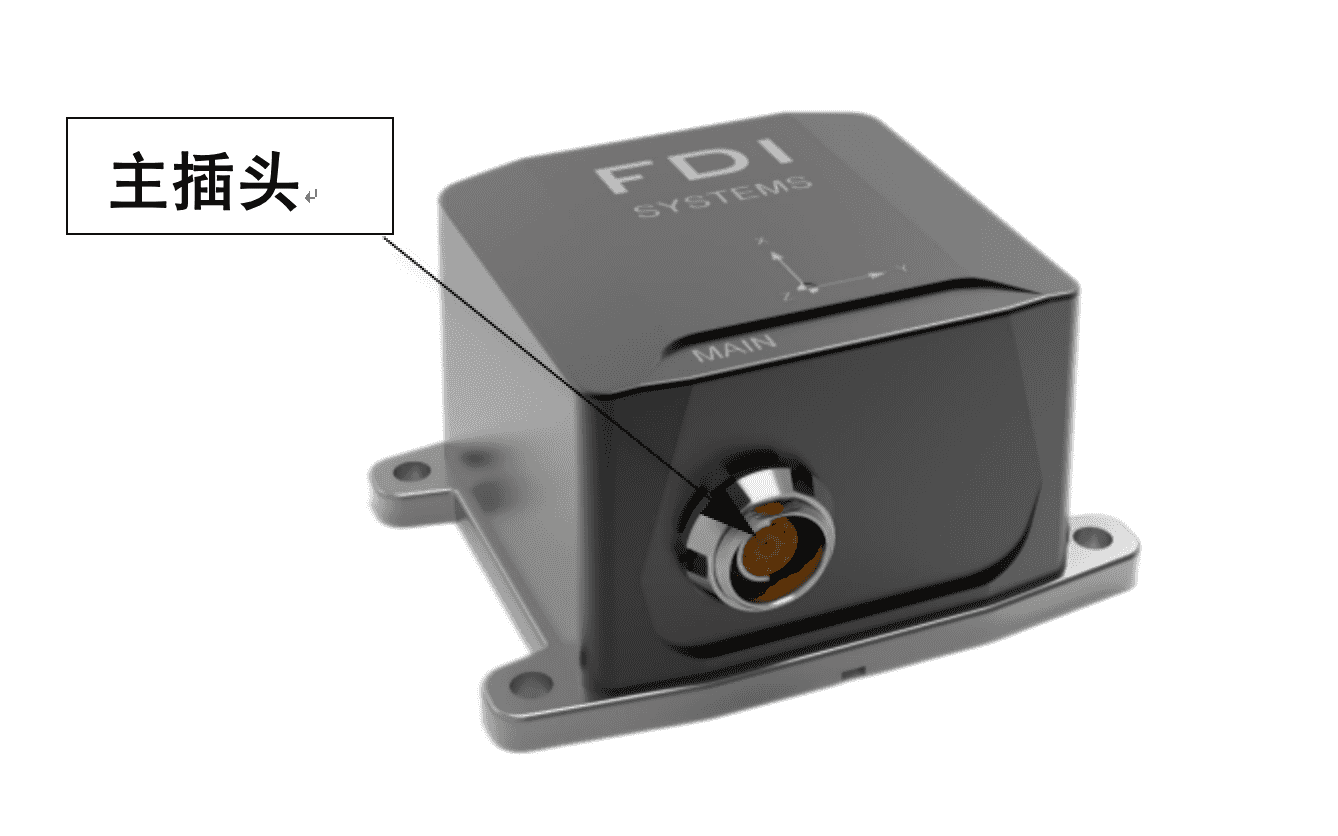

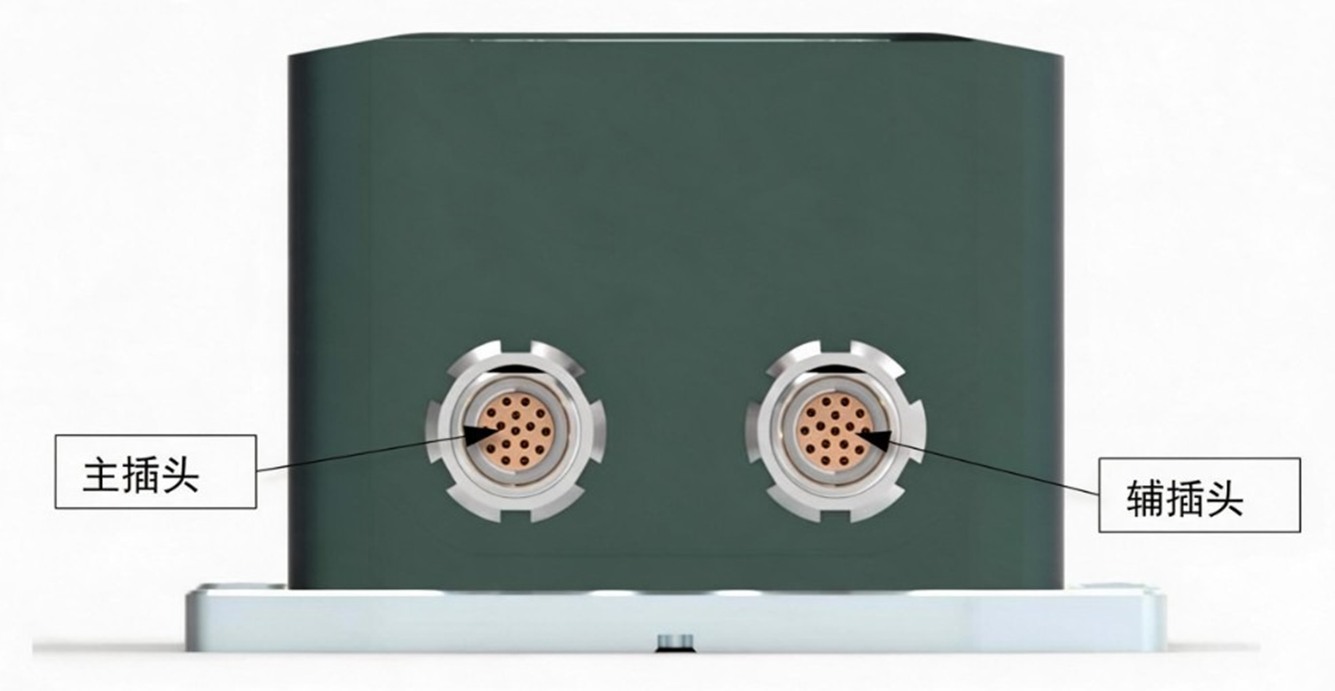

Orion9-A 接口
主插头、辅插头

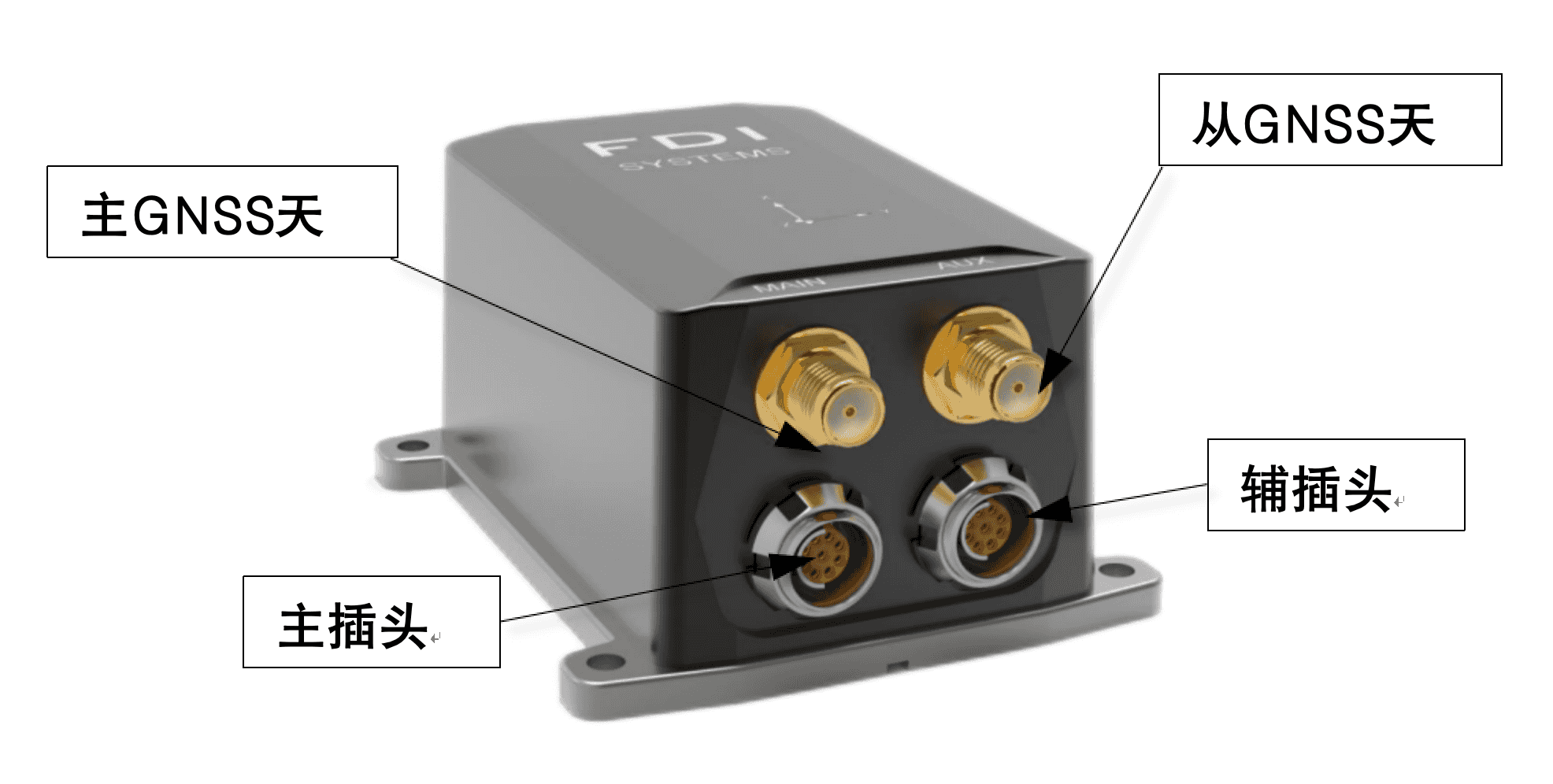

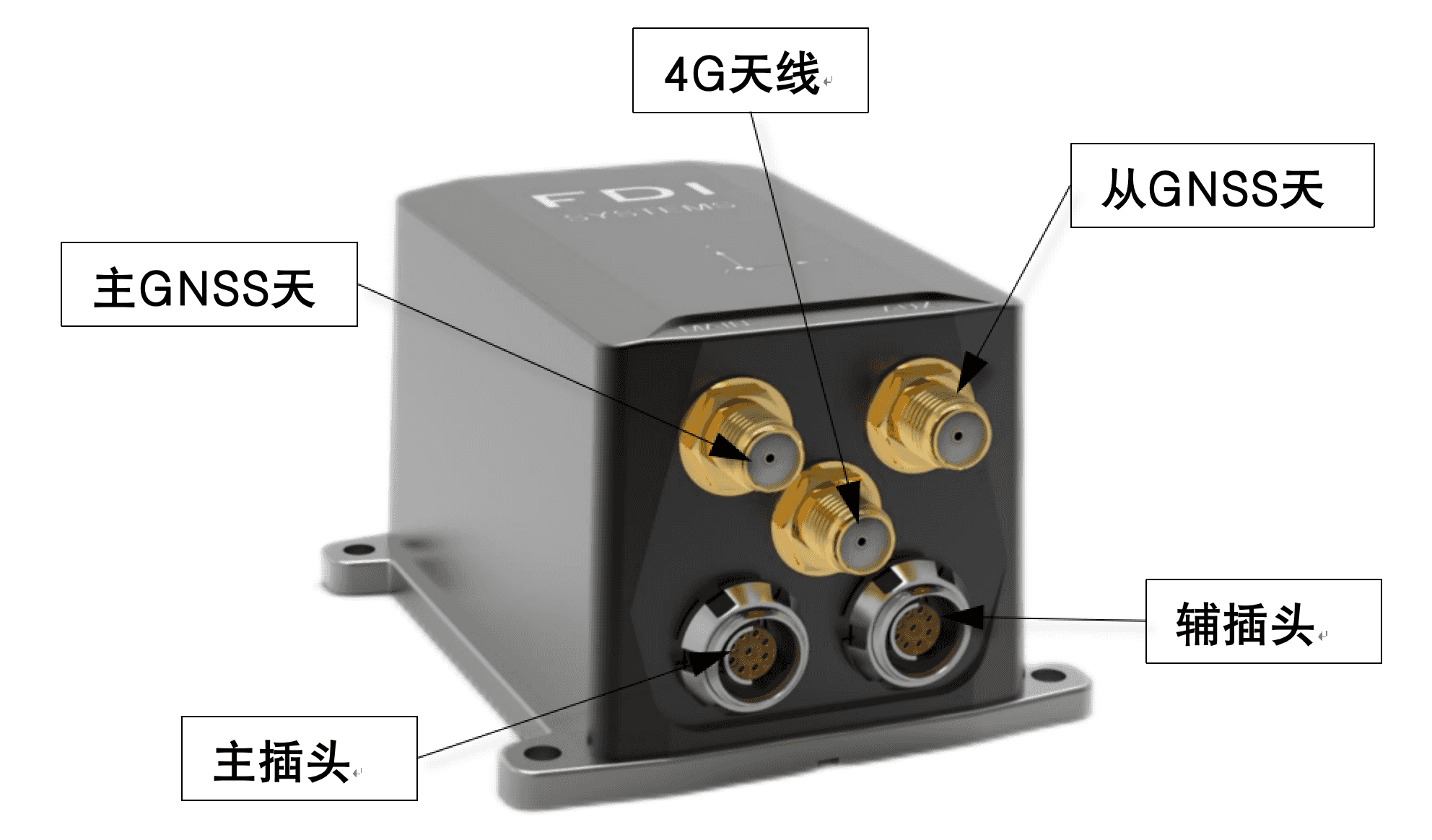

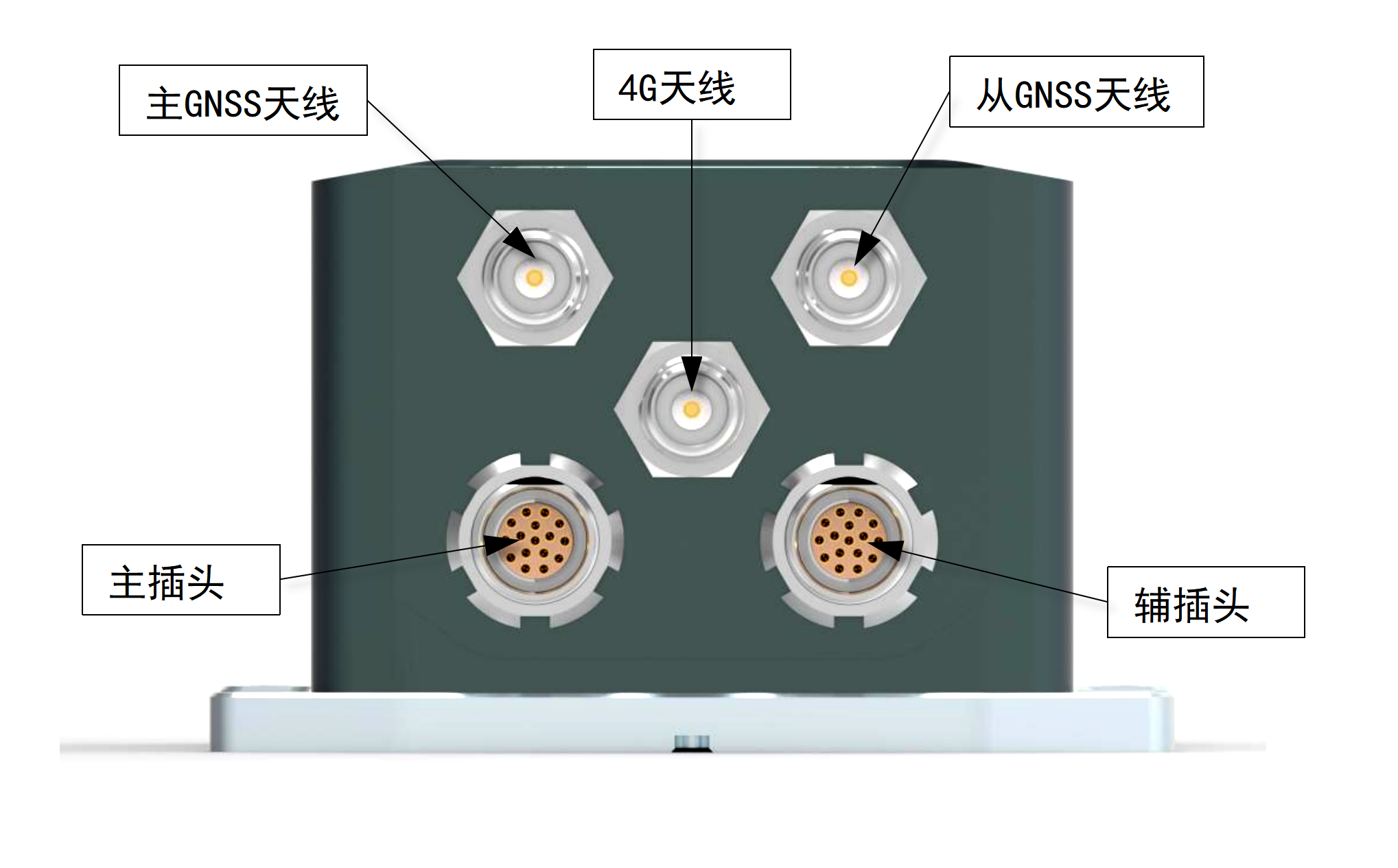

Orion9-D4G/DP900 接口
主 / 从 GNSS、通信天线、主插头、辅插头

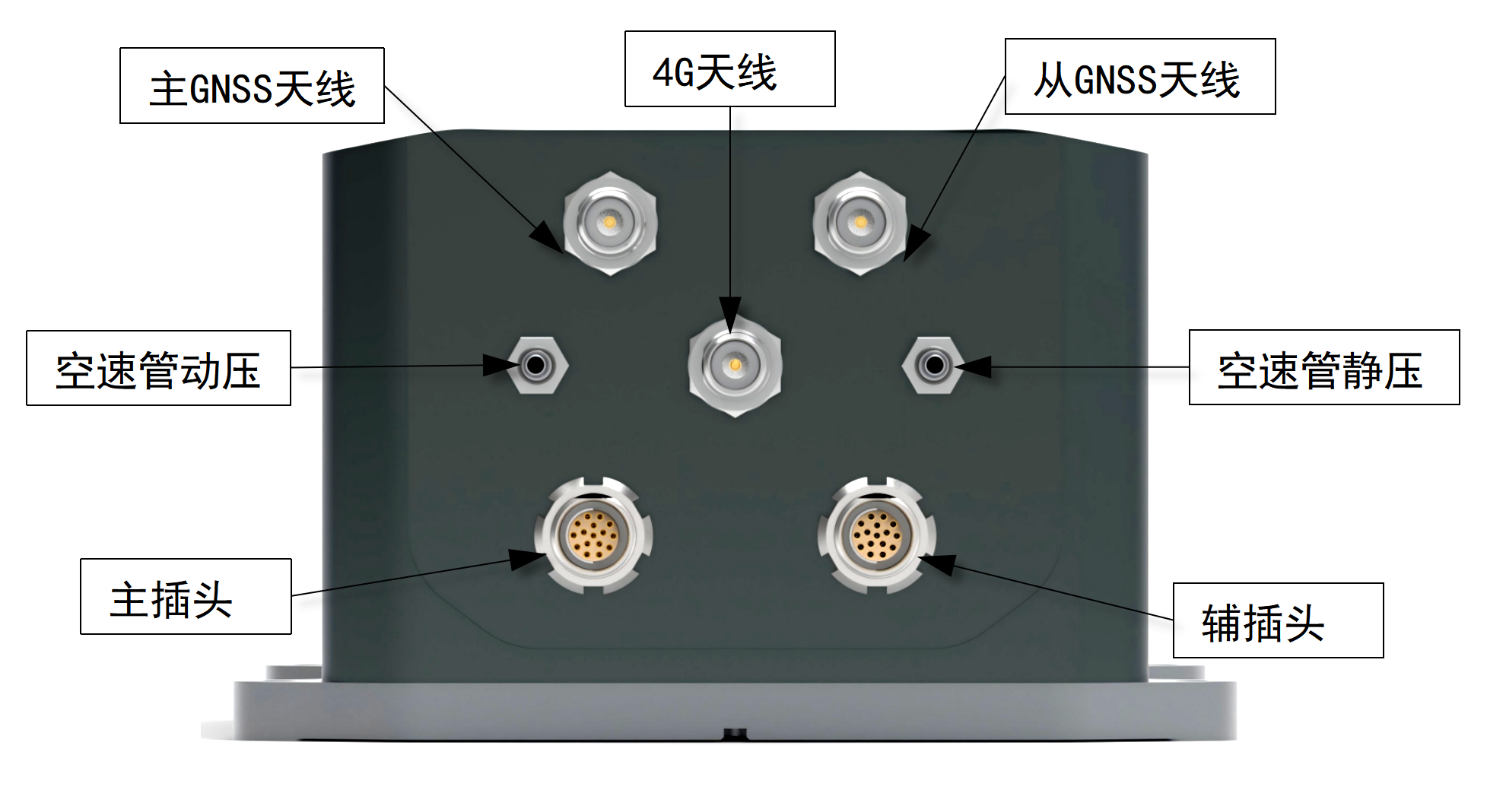

Orion9-AIR 接口
GNSS / 4G、空速管、主插头、辅插头
AHRS；配件为 主航插、辅航插 主航插、辅航插、2 根射频线、2 根 GNSS 天线；D4G 另含 1 根 4G 天线（SIM 一般预置），DP900 另含对应通信天线 同 D4G，另含空速管大气采样口

# 检查配套软件、SDK 以及驱动环境

购买后可获得配套软件与开发支持，联机前请确认：

  1. 上位机：FDIGroundStation（目前仅支持在 Windows 系统下运行）。
  2. 串口驱动：请先安装 CP210x 串口驱动，否则 USB 接到电脑后可能无法识别 COM 口。
  3. FDILink SDK：单片机 / ROS / MATLAB 等环境包，见 FDILink SDK。

# 快速组装

# 配件实物图与连接说明

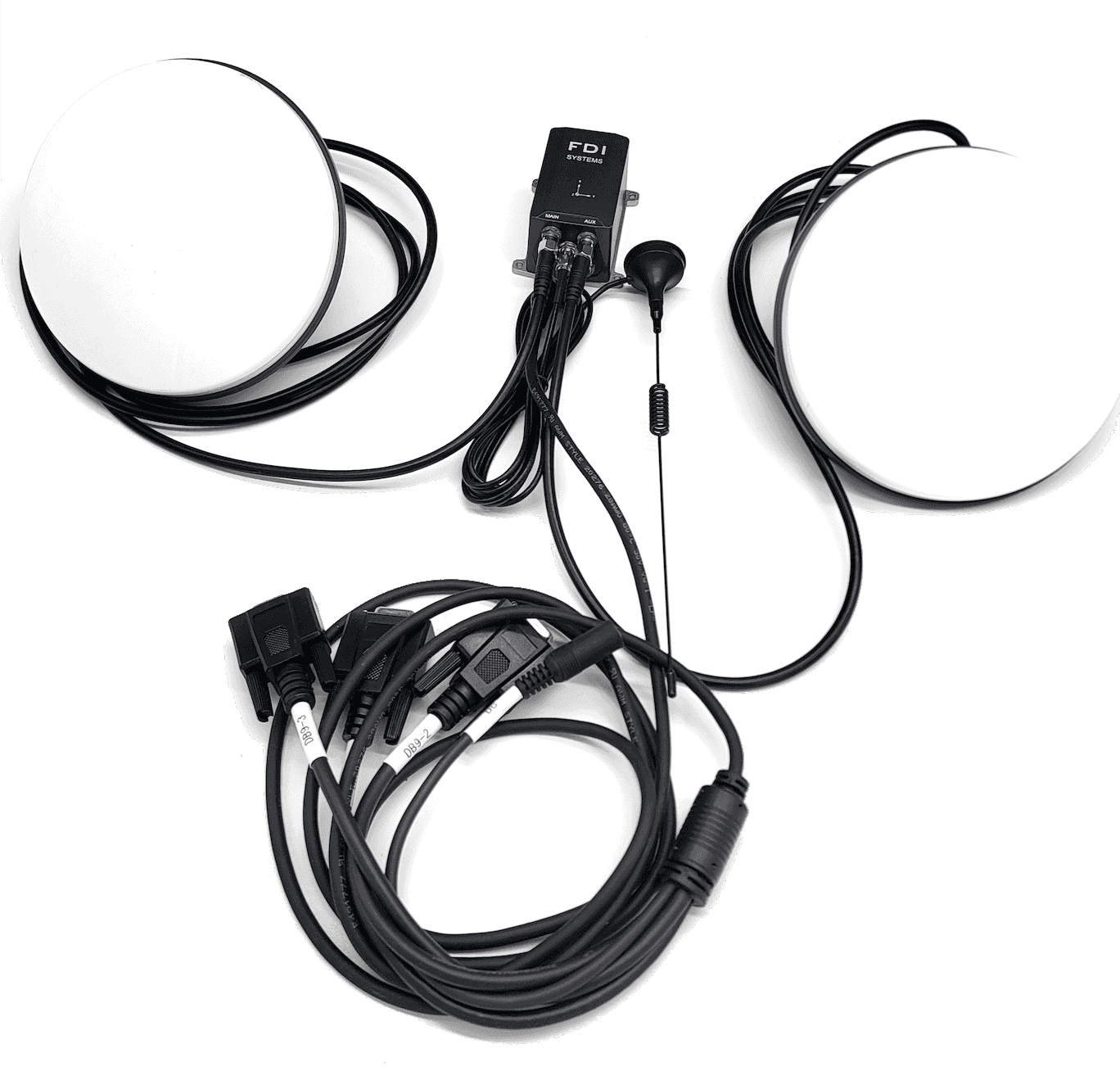

Orion 评估套件连接示意

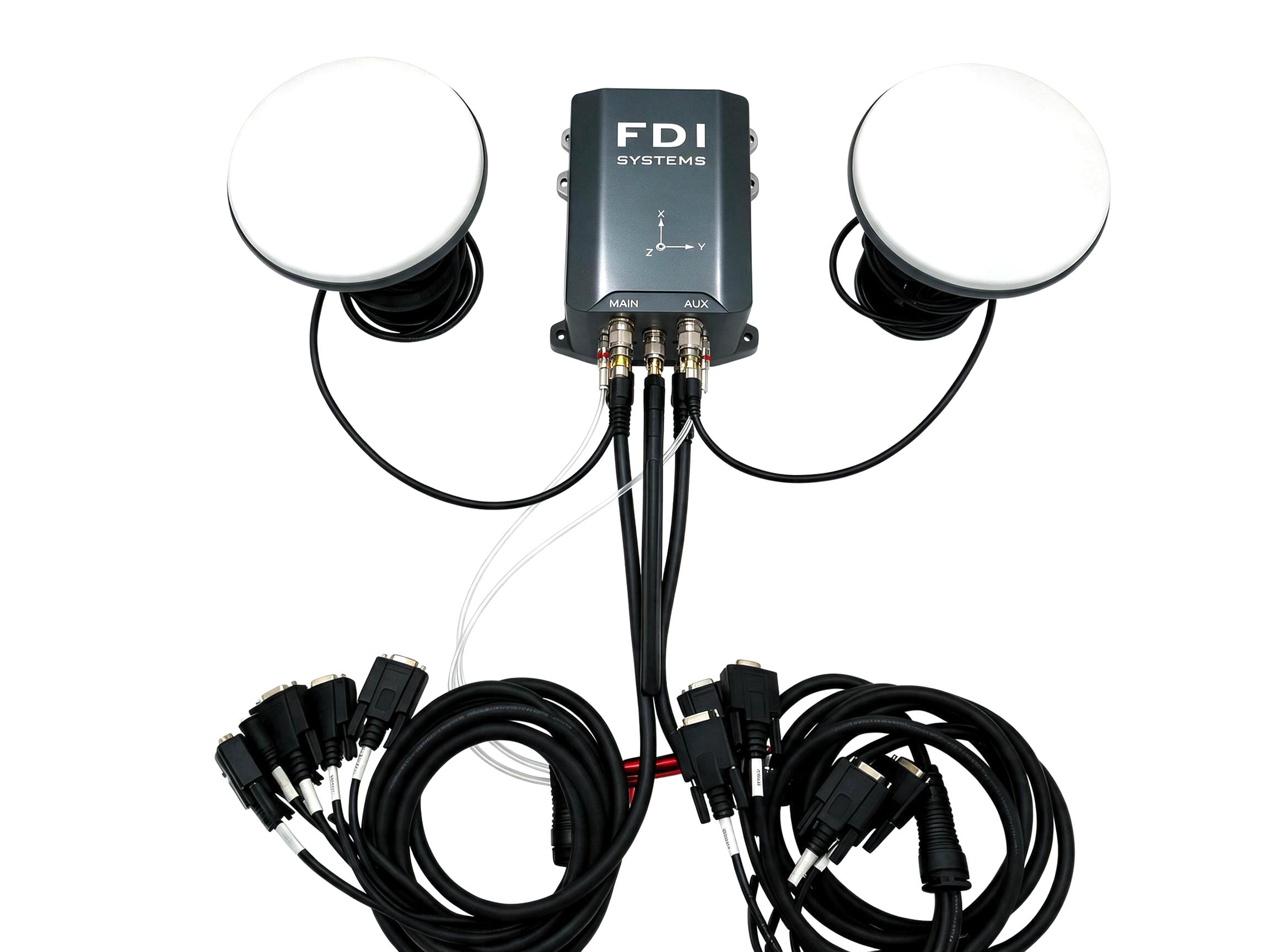

Orion9 模组、双 GNSS 天线、4G 天线与线束连接示意

# 航插线缆

  1. 主航插（2f-16P-104 → MAIN）
    提供两路 RS232、RS422、CAN、GPIO / SYNC 与供电。DC 母头规格 5.5×2.5，供电范围 12–48 V（以规格为准）。模组内部含射频组件，模式切换时瞬时功耗较高，电源宜留有电流裕量。

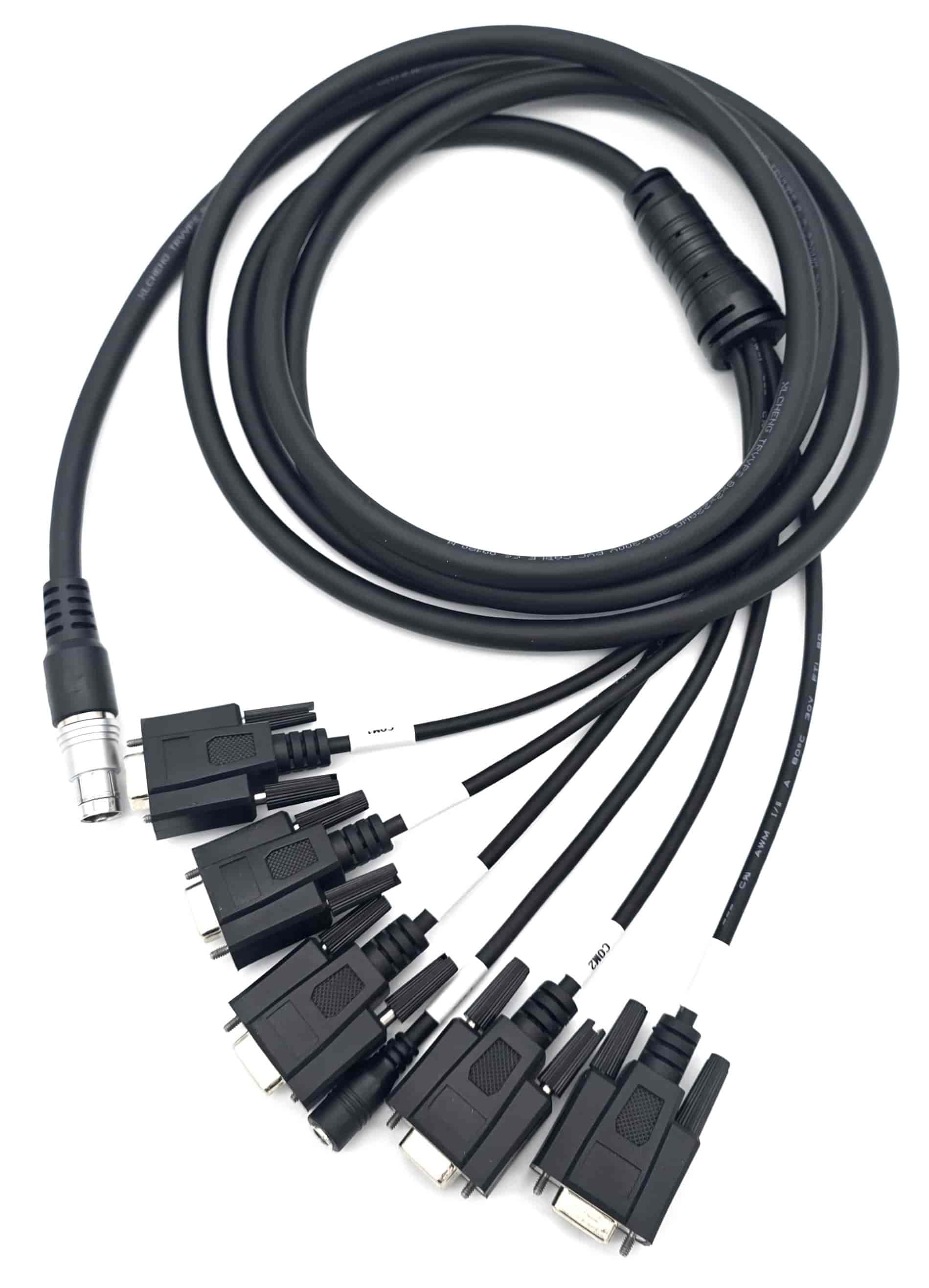

    主航插线缆实物图

  2. 辅航插（2f-16P-104 → AUX）
    提供 USB 日志、以太网相关信号、CAN、PPS 等扩展口，用于联调与读卡。

    辅航插线缆实物图

针脚定义见 Orion9 规格 · 接口连接。

# 4G 天线

适用于 D4G 等带 4G 联网功能的型号：将 4G 天线接到对应射频接口，勿紧贴大面积金属，以免影响联网。

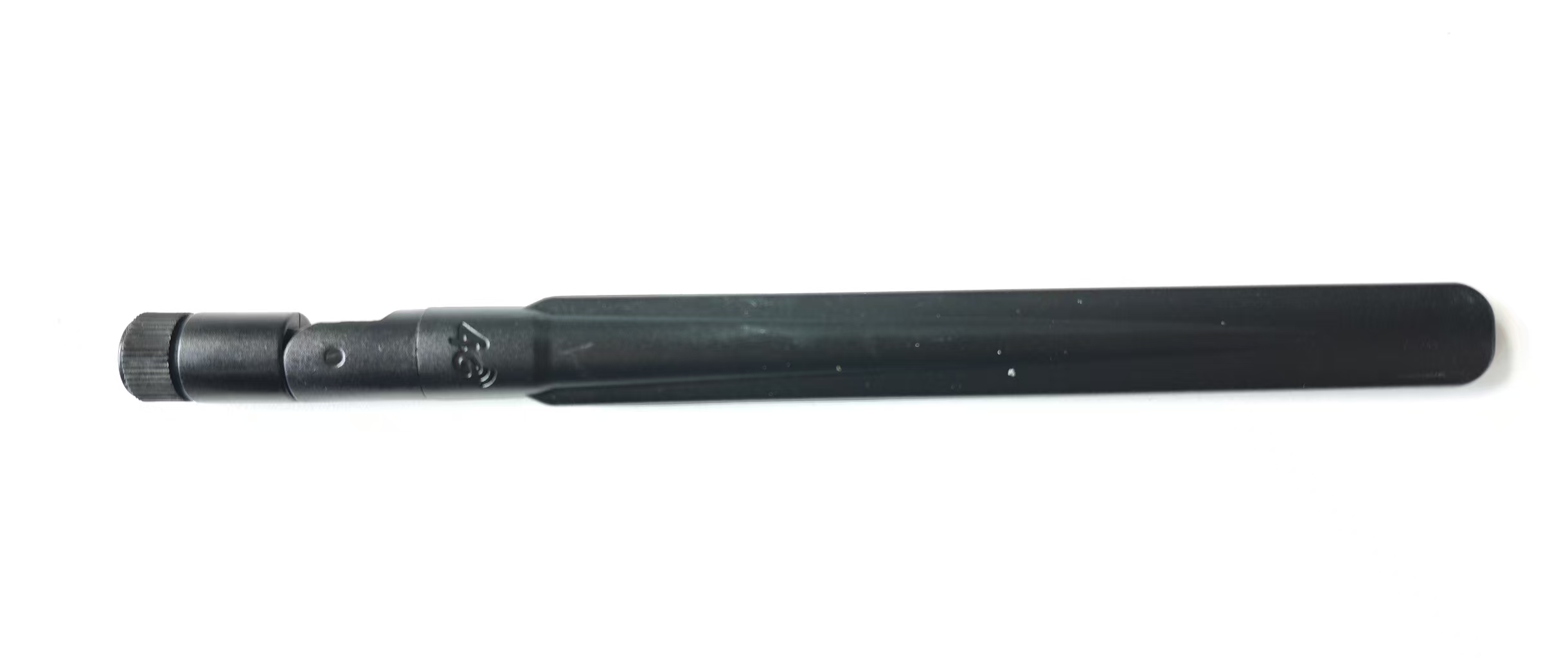

4G天线实物图

# SIM 卡

  • D4G 经内置 4G 接收 RTCM 时需要可用 SIM；一般出厂预置，订购前请与商家确认。
  • 手机卡与物联网卡均可尝试；物联网卡常绑定单设备，换机可能锁卡，需联系运营商或飞迪解锁。
  • 部分物联网卡有定向 / APN 限制，与所用 CORS 不兼容时可更换卡片或服务商。

# GNSS 天线

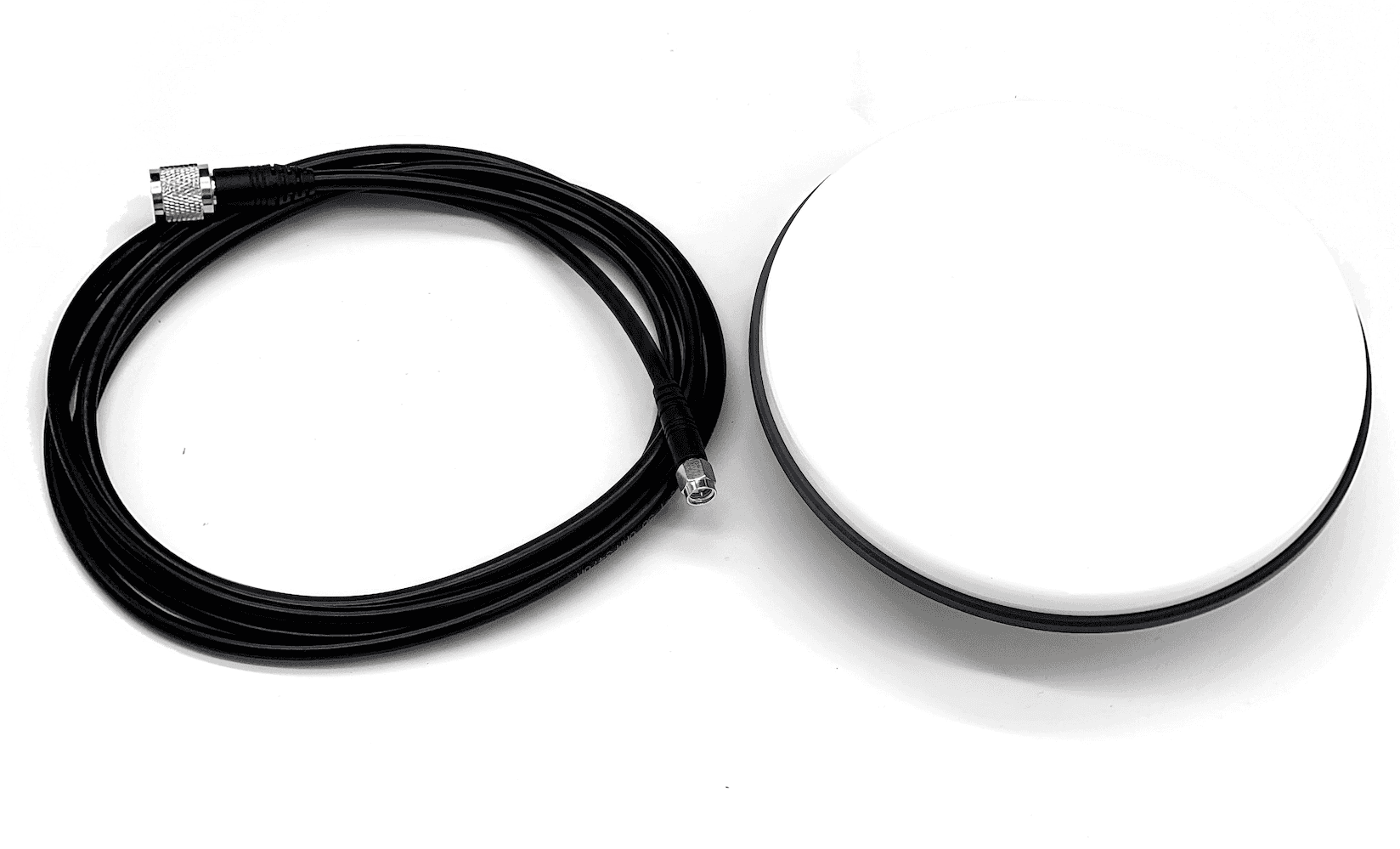

高精度蘑菇头天线实物图

套件常用多频蘑菇头天线（配转接线）。组装注意：

  • 天线置于室外开阔天空（模组可暂放室内）；城市遮挡严重时尽量架高。
  • 远离电机、强射频、开关电源等干扰源。
  • 双天线型号可只接一根，但必须使用主天线（MB）。
  • 双天线基线建议 ≥ 0.4 m，越长测向越稳（正式装车建议更长，见后文对准说明）。

# 快速启动

# 基本操作

  1. 将 GNSS 天线放到天空视野良好处并固定；双天线型号尽量保证主 / 从天线之间无遮挡，基线建议不低于 0.4 m。
  2. 连接 GNSS 天线（及 4G / 电台天线、SIM，按型号）；主航插接到 MAIN。
  3. 经 DC 母头按极性供电（12–48 V），并将 MAIN 的 RS232 经 USB 转接线接到电脑。
  4. 打开 FDIGroundStation，点击 Communication，选择对应串口；波特率默认为 921600 bps，一般无需修改，再点击 Connect。
  5. 连接成功后，Pilot 界面 应能看到设备在线，姿态等数据刷新。

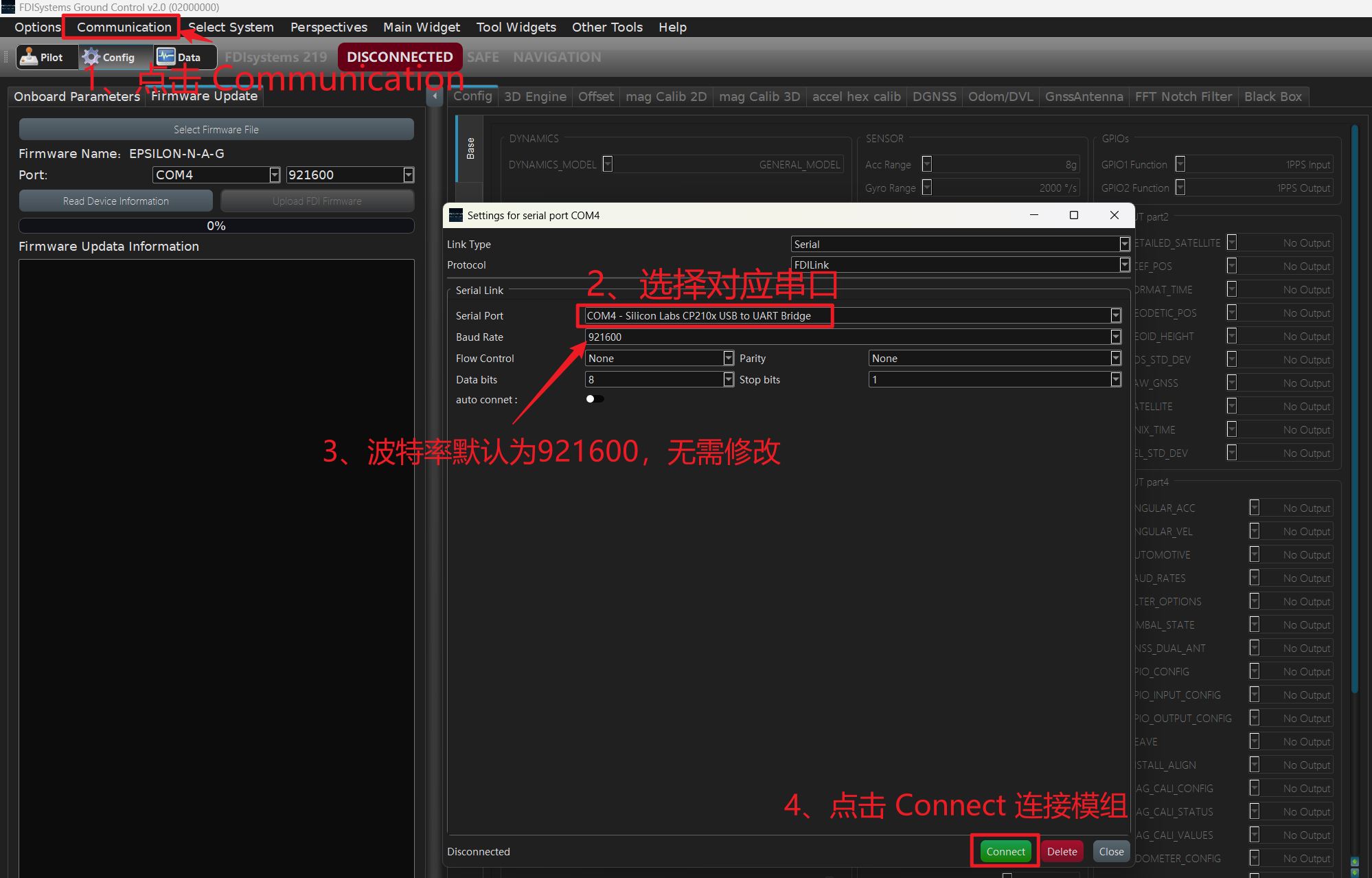

连接上位机
FDIGroundStation 连接上位机

供电与联机细节见 供电与连接上位机。

# 陀螺仪寻北

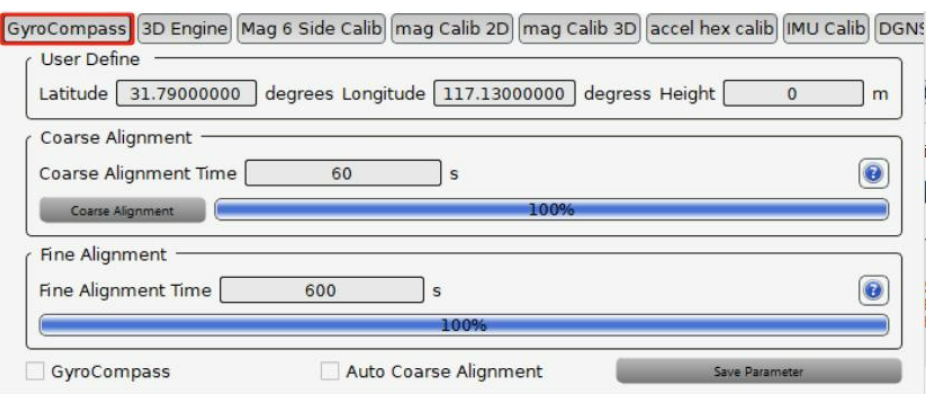

陀螺仪寻北
FDIGroundStation GyroCompass：粗对准 / 精对准与自动寻北

Orion 内置高精度光纤陀螺，可感知地球自转。无双天线或外部航向参考时，可通过 粗对准 + 精对准 完成航向初始化。

  1. 寻北需要当地近似位置（误差宜在约 50 km 内）：有 GNSS 定位时自动获取；无 GNSS 时，在 FDIGroundStation → Config → GyroCompass 中手输纬度（纬度必填；仅关注姿态时可不填经度 / 高度），点击 Save to FDI 后再点击Restart重启生效。
  2. 点击 Coarse Alignment 开始粗对准；默认约 60 s（参数 FOG_COARSE_ALIGNMENT_TIME 可改，建议不低于 60 s），期间尽量保持静止或仅轻微晃动。进度到 100% 后自动进入精对准。
  3. 精对准推荐使用默认的卡尔曼滤波精对准（配合零速更新 ZVU）；建议时长 360–600 s（默认 600 s）。对接 GNSS 做组合导航时，可将 Fine Alignment Time 设为 0，粗对准结束后直接进入导航，由 GNSS/INS 继续收敛。
  4. 也可勾选 Auto Coarse Alignment，上电 / 重启后自动完成粗对准 → 精对准 → 导航。若双天线航向已有效，自动模式下可跳过粗 / 精对准以节省时间。

完整步骤与注意事项见 陀螺仪寻北航向。

# 模组/GNSS 天线安装位置要求

车载等场景中，模组与天线的安装位置直接影响性能。选择位置时建议：

  1. 工作温度不超过额定范围：−40 ℃～70 ℃。
  2. 保持一定空气流通，避免过热。
  3. 尽量远离强振动源。
  4. 若暂无法精确测杆臂，模组与 GNSS 主天线宜尽量靠近，减小杆臂效应。
  5. 尽量靠近载体重心安装。

完整固定与场景说明见 模块安装、天线安装。

# 模组对准与天线杆臂

最简单的对准方式：模组安装轴与载体轴一致——X 轴指向载体正前，Z 轴垂直向下（右手系，Y 向右）。

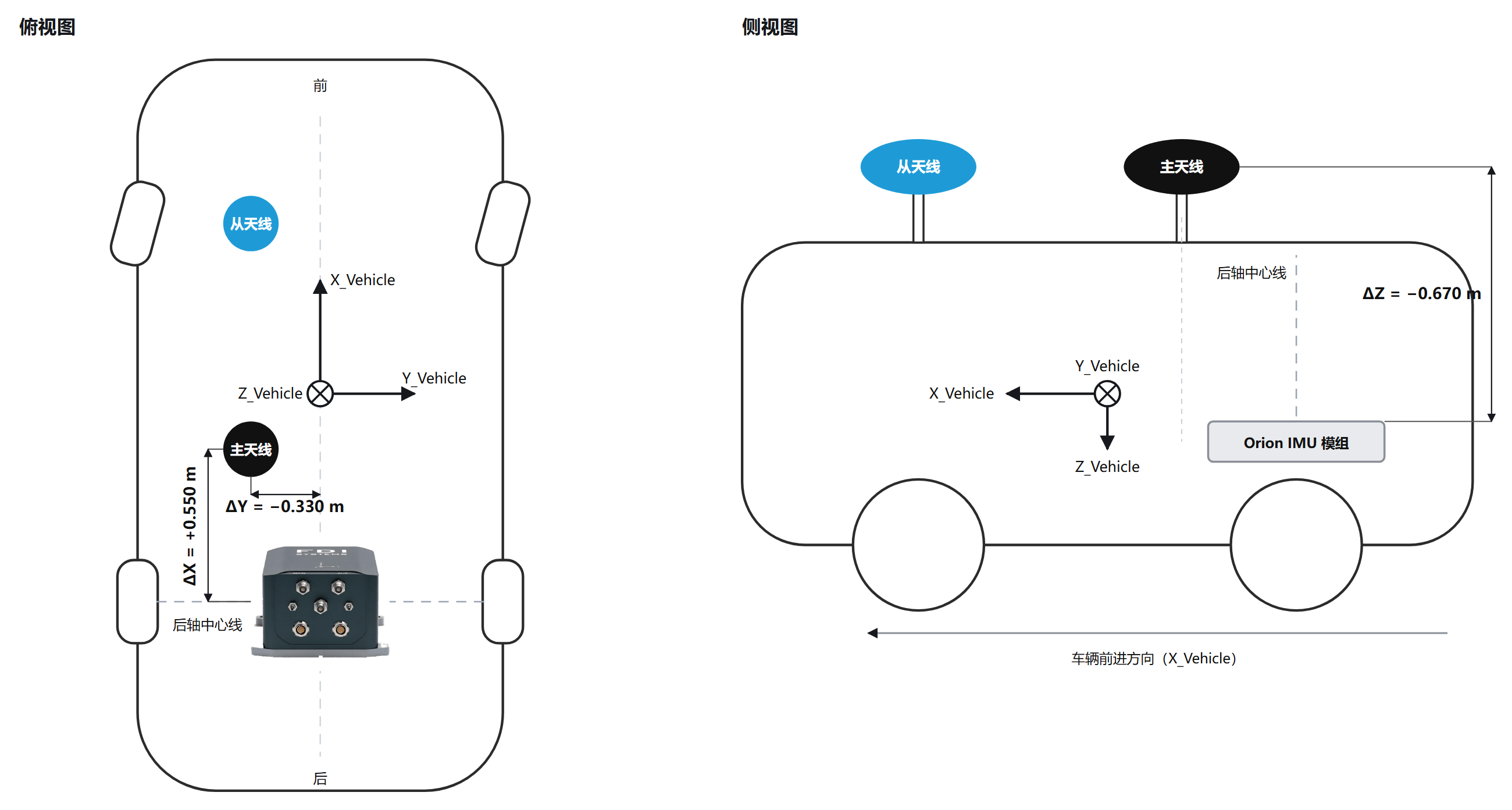

天线与模组安装示意
模组 X 轴朝前、Z 轴朝下；天线相对模组的杆臂示意

杆臂（天线偏移）：在模组坐标系下，从模组中心量到主天线相位中心（X 前、Y 右、Z 下）。天线装在模组上方时 Z 为负。杆臂不准会在转弯、角运动时引入误差。测量后在上位机参数表中写入，见 杆臂配置。

GNSS 杆臂参数
FDIGroundStation 中填写 GNSS 杆臂（单位：m）

双天线（D4G / DP900 等）：从天线（ROVER）宜装在主天线（MB）正前方并尽量拉长基线；无法正前安装时，须测量双天线航向偏差并在上位机中配置。示意与校准见 天线安装、惯导双天线校准。

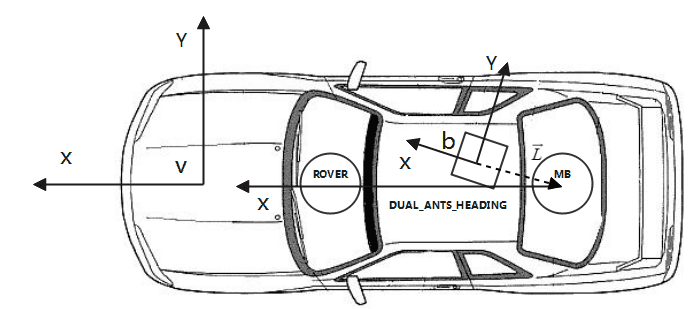

双天线安装示意
双天线安装示意：从天线（ROVER）宜位于主天线（MB）前方

# RTK 账号配置

内置 GNSS 的型号可配置差分：带 4G 的型号可在 FDIGroundStation → Config → DGNSS 中填写 CORS 账号（需已购买千寻、中国移动等差分服务）；无 4G 的型号则经串口或电台转发 RTCM。

型号 推荐方式
D4G 接好 4G 天线与 SIM，待联网后再在 DGNSS 配置 CORS 账号
DP900 配合本地基站与电台接收 RTCM
A 无内置 GNSS 定位需求时可跳过本步

详细步骤见 RTK 配置。
