# 入门指南

# 使用前的准备工作

# 检查产品配件清单

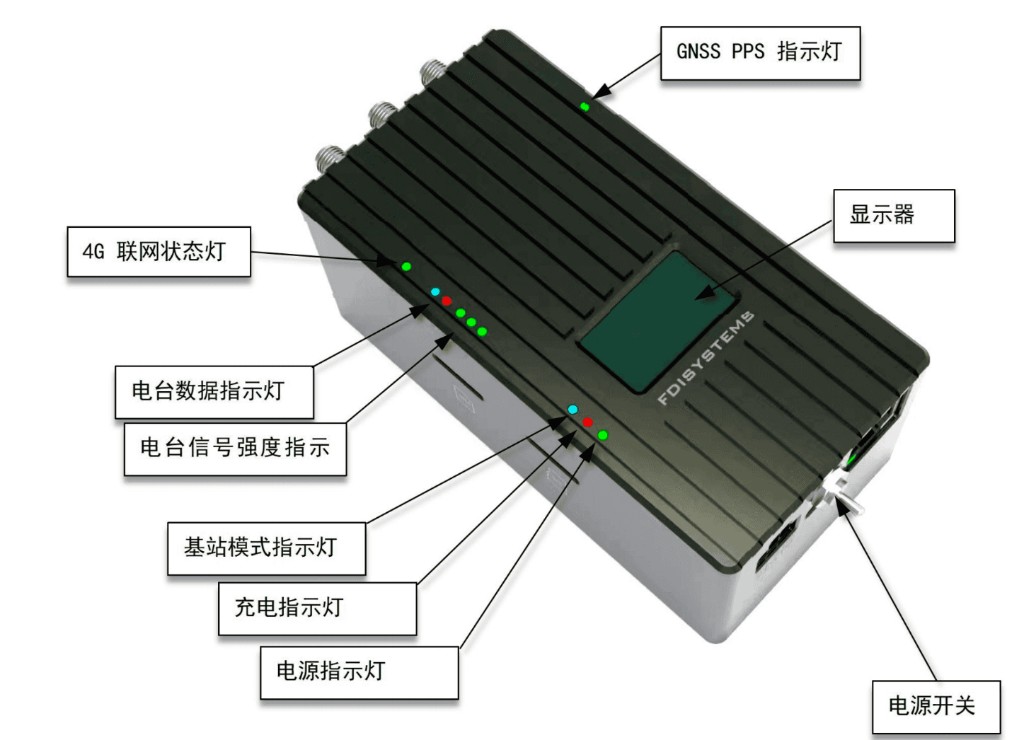

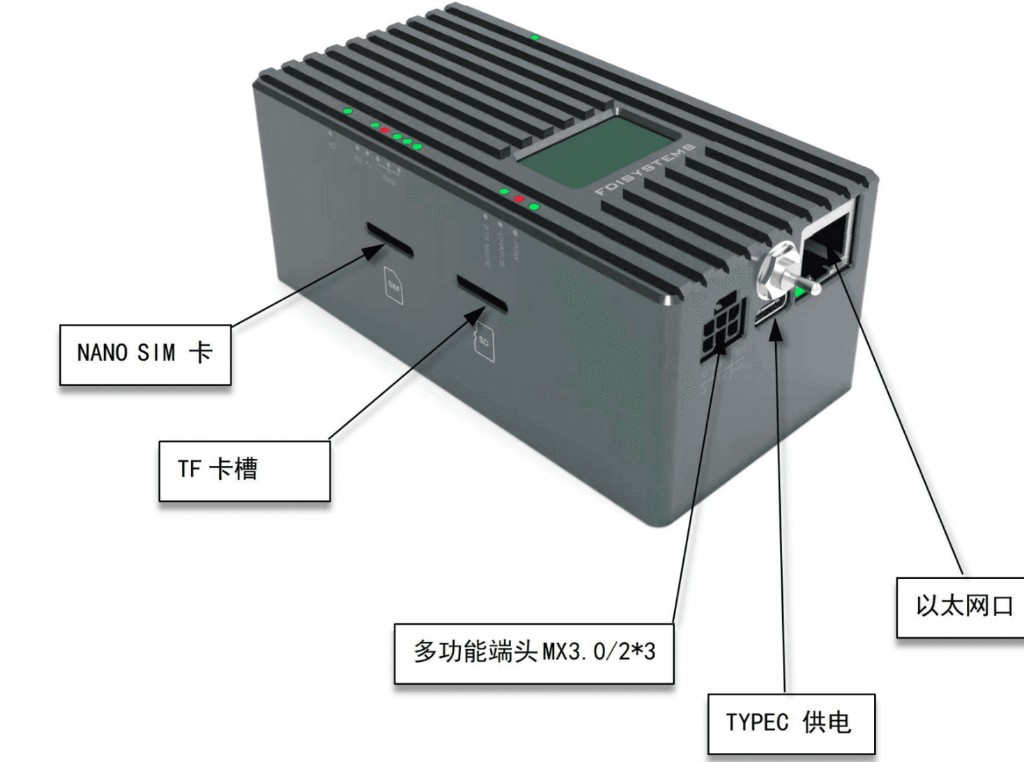

用户在上手 FDI BASE 时，先对照主机上各接口 / 指示灯含义，并核对配件是否完整（完整清单见评估套件和配件）：

FDI BASE

RTK 基站主机；配件含多频蘑菇头 GNSS 天线、4G 天线、12 V 充电器 / 适配器；电台天线与 nano-SIM 按配置选配

# 准备软件与网络

准备可联网的手机或电脑，用于连接基站 Wi‑Fi 并打开浏览器。
如需将差分经云端下发给移动站，请提前申请 FDI 免费差分共享云鉴权码。
如需串口调试或二次开发，另备串口驱动与 FDILink SDK。

# 快速组装

# 天线与接口连接

GNSS 天线：安装在室外开阔处，尽量远离大面积金属遮挡；射频线接到主机 GNSS 天线口（SMA，外螺内孔）。
4G 天线：接到 4G 天线口；勿紧贴金属壳体，以免影响联网。
电台天线（选配）：接到电台口。注意电台口为 SMA 外螺内针，与其它射频口不同。
SIM 卡：使用 4G / 云端链路时插入 nano-SIM。手机卡与物联网卡均可；物联网卡通常绑定单设备，换机可能锁卡，需联系技术支持处理。

接口与指示灯定义见接口连接。

# 快速启动

# 上电与进入 Web 界面

拨动电源开关开机；也可使用 Type-C 或充电器外部供电。
用手机或电脑搜索并连接基站 Wi‑Fi：
- SSID：FDIBaseStation（同区域多台时可能为 FDIBaseStation_2、FDIBaseStation_3…）
- 默认密码：fdibase2021
浏览器访问 http://192.168.1.1，进入 Web 配置界面。

建议将基站固定后上电。若中途挪动位置，请重新上电，使基站对新坐标重新估计。

# 完成首次配置

按实际链路任选其一或组合使用：

# 方案 A：云端差分（4G / 以太网）

确认 4G 已插卡可联网，或网口已接入可上网网络。
打开 参数配置，点击 读取设置。
将云端生成的 100 位鉴权码 粘贴后 保存设置，再重启生效。
主页中 LTE / ETHERNET 状态出现 RTCM SEND，且定位进入 Static Mode 后，表示基站坐标已固定、差分正在上传。

云账号与鉴权码申请见 FDI 免费差分共享云。

# 方案 B：电台广播差分

打开 电台与端口，读取并设置 P900 网络号；移动站电台须使用相同网络号。
按需设置对外串口波特率（MAIN 口输出 RTCM）。
保存设置 后重启。

# 方案 C：仅本地串口输出

通过 MAIN 口向外设输出 RTCM。波特率在 Web「电台与端口」中配置，引脚见接口连接。

# 确认工作状态

在 Web 主页重点查看：

状态	含义
NO FIXED	可见卫星不足，定位失败
3D Mode	定位进行中，尚未固定
Static Mode	基站位置已固定，差分质量通常最佳
RTCM SEND	正在向外/向云端发送 RTCM

电量低于约 20% 时建议充电。
