# 接口连接
本页说明 FDI BASE 的对外接口、按键指示与 MX3.0 2×3 电源与串口定义。
# 接口一览
| 接口 | 说明 |
|---|---|
| MX3.0 2×3 电源与串口 | RTCM 串行数据、充电与外部供电，见下文 MX3.0 2×3 电源与串口 |
| Type-C | 外部供电 |
| RJ45 | 有线接入 FDI 位置云等服务 |
| SIM 卡槽 | nano-SIM，按压弹出 |
| GNSS 天线 | SMA，外螺内孔 |
| 4G 天线 | SMA，外螺内孔 |
| 电台天线 | SMA，外螺内针（与其它射频口不同，接线时注意） |
| Wi‑Fi 天线 | SMA，外螺内孔 |
表 FDI BASE 接口规格
# 按键与指示
# 电源开关
| 部件 | 说明 |
|---|---|
| 拨动开关 | 系统电源开关机 |
# 屏幕
| 部件 | 说明 |
|---|---|
| OLED | 状态显示主屏 |
# 指示灯
| 指示 | 标识 | 含义 |
|---|---|---|
 | POW | 电源 |
 | CHARGE | 充电 |
| RTK MODE | RTK 模式 | |
| | 4G | 4G：快闪表示已连接 FDI 云；慢闪表示未连接 |
| | GNSS | 1PPS：约 1 Hz 闪烁表示已搜到卫星 |
| | RX | 电台接收 |
| | TX | 电台发送 |
| | RSSI1 | 电台信号强度 I |
| | RSSI2 | 电台信号强度 II |
| | RSSI3 | 电台信号强度 III |
# MX3.0 2×3 电源与串口

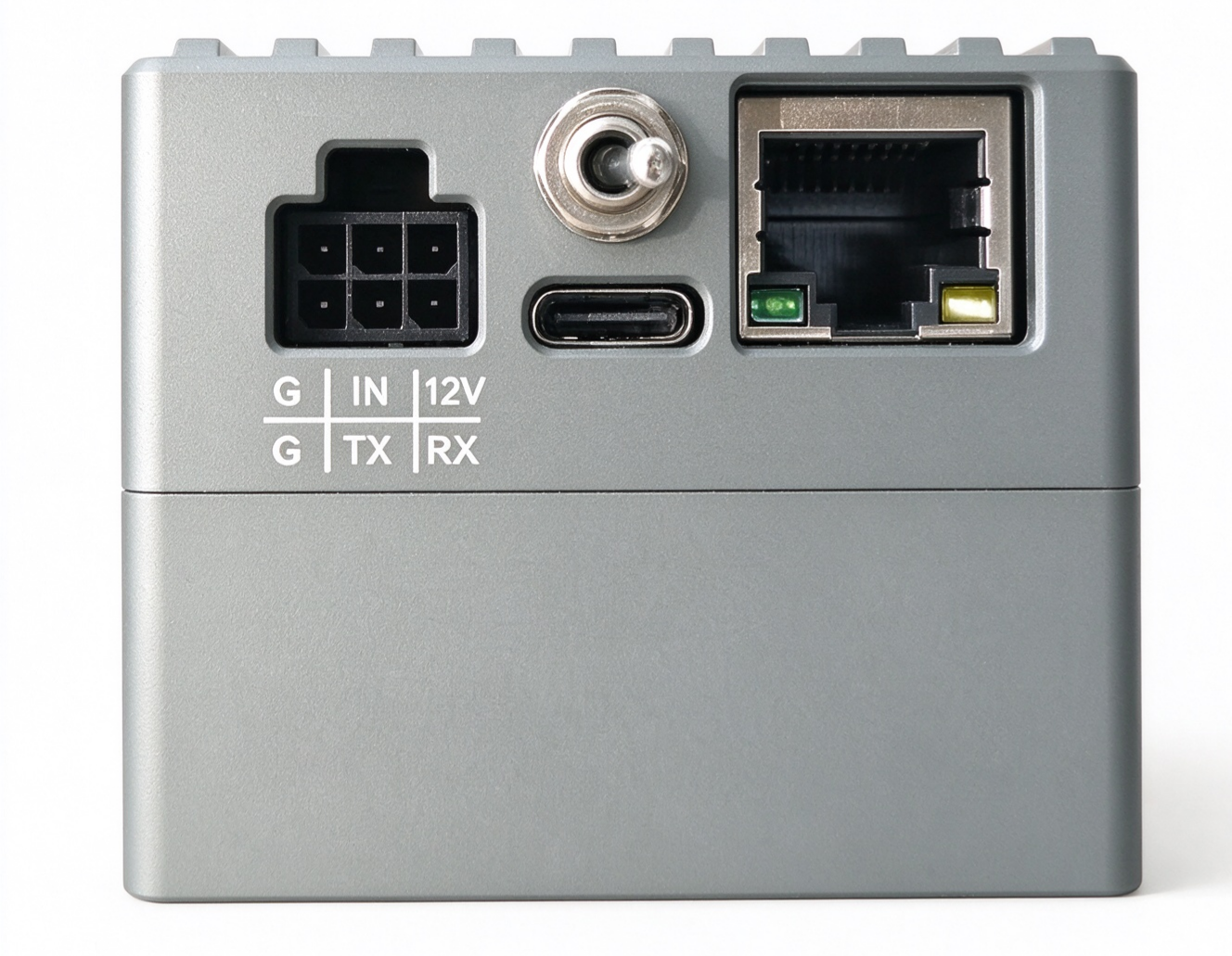

连接器形式为 MX3.0 2×3。外壳丝印与针位见下图（上排 G / IN / 12V，下排 G / TX / RX）。
MX3.0 2×3 电源与串口实物（插座视图）
| 引脚 | 说明 |
|---|---|
| G | GND（两针，丝印均为 G） |
| 12V | 外部供电 12 V 正极 |
| TX | RTCM 串口发送（默认 TTL；RS232 可定制） |
| RX | RTCM 串口接收（默认 TTL；RS232 可定制） |
表 MX3.0 2×3 电源与串口引脚
# 接口图例
# 4G / 电台版本
指示灯、屏幕与电源开关示意
SIM / TF、MX3.0 2×3 电源与串口、Type-C 与以太网口示意
